Web Panel MEW9000

Web-basierte HMIs für die VESA- und Tragarmmontage

MEW9000 – Das Herzstück moderner Web Panel Lösungen

Der MEW9000 repräsentiert die neueste Web Panel Serie für VESA- und Tragarmmontage und ist die ideale Wahl für die Produktion der Zukunft. Mit dem MEW9000 ist es simpler denn je, eine moderne Visualisierung von Maschinen und Anlagen zu realisieren. Die ARM 64-Bit-Prozessortechnologie des MES9000 bietet eine leistungsstarke Performance, gepaart mit Benutzerfreundlichkeit und der Eleganz von Full HD-Displays.


Flexibel und sicher: Web Panel mit Not-Aus-Funktion

Durch die Flexibilität und Anpassungsfähigkeit der Bedienung am Web Panel über Hardware-Taster direkt am HMI wird das System optimiert. Um den hohen Sicherheitsanforderungen im Maschinen- und Anlagenbau gerecht zu werden, ist es möglich, im Zusatztastenmodul beispielsweise einen Not-Aus zu integrieren, um die Maschine im Falle von Gefahren sofort sicher zu stoppen. Die Aussparungen für bis zu sieben Befehlsgeräte vereinfachen die Steuerung und ermöglichen eine individuelle Anpassung an spezifische Betriebsanforderungen. Die robuste Konstruktion und die Zertifizierung nach IP65 gewährleisten die Zuverlässigkeit und Einsatzfähigkeit in anspruchsvollen Produktionsumgebungen.

Wir haben die passende Web Panel Lösung für Ihre Maschinen und Anlagen.

Leicht integrierbar, mühelos bedienbar

Die HMIs der Web Panel MEW9000 Serie beeindrucken nicht nur durch ihre Leistungsstärke und die nahtlose Integration in Maschinen oder Anlagen, sondern auch durch die herausragende Benutzerfreundlichkeit ihres großzügigen Multitouch-Displays und ihr modernes Design. Sie dienen als Aushängeschild für jede Maschine und sind die bevorzugte Bedienoberfläche für Anwender, dank ihrer VESA-Montagemöglichkeit oder alternativ ihrer werkzeuglos verstellbaren Tragarmanbindung und des Touchscreens, der auch mit Handschuhen bedienbar ist. Kurz gesagt: Sie bieten einen klaren Überblick, ermöglichen eine perfekte Überwachung und Steuerung.


Befestigungslösungen nach Maß

In Situationen, in denen Effizienz entscheidend ist, unterstreicht das Befestigungskonzept der MES9000 Serie seine durchdachte Gestaltung bis ins kleinste Detail, was die Montage erheblich vereinfacht. Die Vielseitigkeit des Befestigungskonzepts ermöglicht je nach Anwendungsgebiet eine optimale Verbindung von (VESA-)Tragarm, Wand- oder Tischhalterung oder Standfuß durch eine VESA100 Anbindung. Zusätzlich können optionale Zubehörkits zur Tragarmmontage mit verdeckter Kabelführung oder ein IP65-Kit für einen umfassenden Schutz des Gehäuses eingesetzt werden.

Höchstleistung auf einen Blick

Leistungsstark

ARM 64-Bit NXP i.MX 8 M Plus (Quad-Core mit bis zu 1,6 GHz)

Lüfterloses Design

Passives Kühlsystem ohne Lüfter

Multi-Touch-Technologie

Komfortabel mit mehreren Fingern zu bedienen – auch mit Handschuhen

Flexible Montage

Tragarm- und VESA Montage möglich

Hohe IP Schutzklasse

Rundum-Schutz bei Anbindung an Tragarm oder mit optionalem IP65-Kit über VESA

Docker

Integrierte Docker Schnittstelle zur Implementierung und Ausführung von Container-basierten Anwendungen

Sicherheitsupdates

Garantierte Sicherheitsupdates bis 5 Jahre nach Last Time Ship dank 100% In-House Entwicklung

Das passende Zubehör


Tischnetzteil

• Eingang 96..264 V AC, 47..63 Hz, Ausgang 24 V DC, 72 W
• Maße: 53 x 38 x 115 mm (B x H x T)
• Kabelanschluss über 3 pol. Schraubklemmen
• inkl. Netzkabel 3 m


Artikel-Nr.: DV-NZT-0001-0 120-AA (Netzkabel EU / CH / UK)
Artikel-Nr.: DV-NZT-0001-0 020-AA (Netzkabel EU)


Zusatztastenmodul MEx9000

Zusatztastenmodul zur Montage an 48 mm Standard-Rohr mit Schutz nach IP65, inklusive Schnittstellendeckel. Der Adapter zur Rohranbindung bietet die Möglichkeit, das Rohr von oben oder von unten zu montieren.
Maßzeichnung


• Vorbereitet für 7 Aussparungen zur Aufnahme von Hardwaretastern
• 22,5 mm Aussparungen
• ohne Verdrahtung, ohne Taster
• Design schwarz ohne Logo mit Beschriftungsstreifen



Artikel-Nr.: DV-MEXOPT-02 001-AA


IP65 Kit

Zubehör zum rückseitigen Schutz nach IP65 mit Kabeldurchführungstüllen in 2 Größen
Maßzeichnung



Artikel-Nr.: DV-MEXOPT-01 001-AA

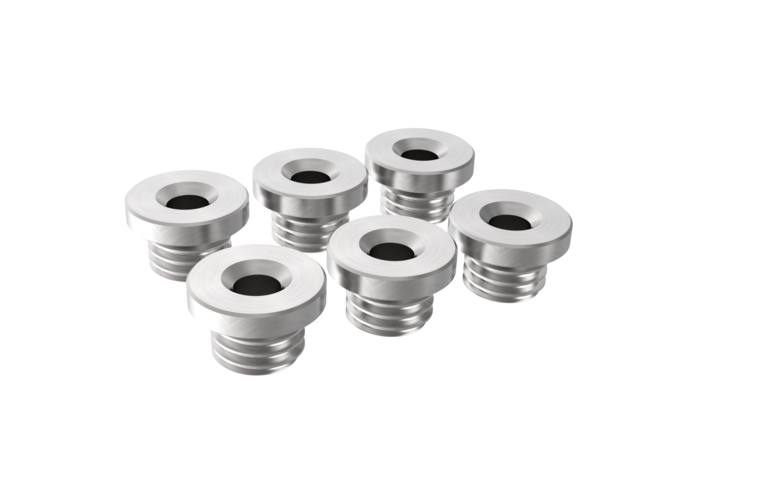

Gewindebuchse M6x10 für MEx9000

Zur Befestigung von Zubehör*

  • Inhalt: 6 STK (2 STK Reserve)

Artikel-Nr.: DV-MEXOPT-01 003-AA



*bei ADS-TEC Zubehör bereits inkludiert


Scannerhalter MEx9000

Zubehör zum Einhängen eines Barcode-Scanners in eine Kunststoff-Halteschale links oder rechts am Gerät.
Anbindung Blechhalter über VESA-Buchsen an der Geräterückseite. Horizontale Verstellmöglichkeit bei MES/MED9019/9024.

Artikel-Nr.: DV-MEXOPT-01 004-AA


Tragarm-Kit für MEx9000

Zubehör zur Anbindung an 48mm Standard-Rohr mit Schutz nach IP65 inklusive Schnittstellendeckel.
Maßzeichnung



Artikel-Nr.: DV-MEXOPT-01 002-AA


Tisch-Standfuß MEx9000

Standfuß mit 48 mm Standardrohr zur Befestigung des MES/MED9000 mittels des separat erhältlichen Tragarm-Kits.
Maßzeichnung



Artikel-Nr.: DV-MEXOPT-01 005-AA


Tastaturhalter MEx9000

Zubehör zur Ablage einer Tastatur. Anbindung über Gewindebuchsen auf der Unterseite des Geräts.
Maßzeichnung



Artikel-Nr.: DV-MEXOPT-01 006-AA


MEx9000 Tragarm-Kit flex

Zubehör zur Anbindung an 48mm Standard-Rohr mit Schutz nach IP65, inklusive Schnittstellendeckel. Montage an Rundrohr von oben oder von unten möglich.

Tastenmodul (nicht im Lieferumfang) ist nachrüstbar; Kabeldurchführungsöffnung zum nachrüstbaren Tastenmodul ist durch Abdeckplatte verschlossen.



Artikel-Nr.: DV-MEXOPT-01 008-AA


MEx9000 Zusatztastenmodul Nachrüst-Kit

Zur Montage an separat erhältliches Tragarm-Kit flex.
Vorbereitet für 7 Aussparungen zur Aufnahme von Hardwaretastern.
Ausführung: 22,5 mm Aussparungen, ohne Verdrahtung, ohne Taster, Design schwarz ohne Logo mit Beschriftungsstreifen.



Artikel-Nr.: DV-MEXOPT-02 001-AA


MEx9000 Zusatztastenmodul ohne Aussparungen

Zusatztastenmodul zur Montage an 48 mm Standard-Rohr mit Schutz nach IP65, inklusive Schnittstellendeckel. Der Adapter zur Rohranbindung bietet die Möglichkeit, das Rohr von oben oder von unten zu montieren.
AUSFUEHRUNG: Frontblech ohne Aussparungen, ohne Verdrahtung, ohne Taster, Design schwarz ohne Logo ohne Beschriftungsstreifen.



Artikel-Nr.: auf Anfrage

Alles auf einen Blick

Datenblatt
Betriebsanleitung

Treiber Download

Sollten Sie entsprechende Treiber für Ihr ADS-TEC-Gerät benötigen, wenden Sie sich bitte mit der Angabe der Seriennummer – beginnend mit AX… an unseren Support unter E-Mail support.iit@ads-tec.de oder nutzen Sie unser Formular.


Verlängert die Sicherheit Ihres Business

ADS-TEC Industrial IT zeigt einmal mehr, dass Qualitätsanspruch keinesfalls mit der Entwicklung und Fertigung hervorragender Technologie endet. Auch in Punkto Service brilliert das Unternehmen: Mit den Servicepaketen Basic, Silver und Gold können Sie auch nach Ablauf der Gewährleistung den Lifecycle Ihres Produktes absichern und längerfristig gegen technische Ausfälle absichern. Für die Instandsetzung können für 36 oder 60 Monate definierte Reaktionszeiten zwischen 3 und 10 Arbeitstagen festgelegt werden. Noch mehr absichern? Mit der Full Comprehensive Coverage (FCC) bekommen Sie quasi den Vollkaskoschutz für Industrial Computing Produkte – der sichert auch mechanische Schäden ab.


Produktanfrage

Sie möchten Informationen zu unseren Produkten, haben Fragen oder benötigen Hilfe bei der Produktanfrage? Kontaktieren Sie uns über das Anfrageformular und wir werden uns umgehend mit Ihnen in Verbindung setzen.
